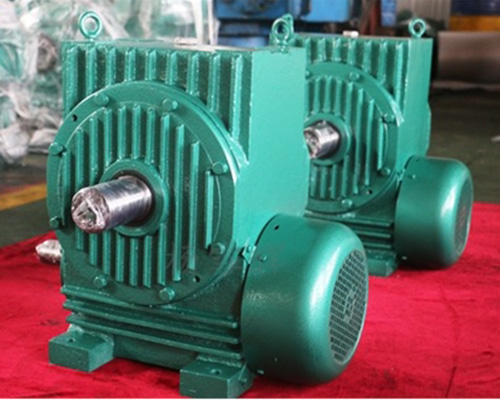

一.概述 KW型錐面包絡圓柱蝸桿減速器（JB/T 5559-1991）采用ZK1蝸桿，即錐面包絡圓柱蝸桿，承載能力較大，傳動效率高，使用壽命長。主要適用于冶金、礦山、起重、運輸、化工、建筑、輕工等行業。 工作條件：蝸桿輸入轉速不超過1500r/min;工作環境溫度為-40~40度，當工作環境溫度低于0度時，啟動前潤滑油必須加熱到0度以上，或采用低凝固點的潤滑油；減速器可正、反雙向運轉。 (一)型號與標記 1.型號 (1)KWU型—蝸桿在蝸輪之下的錐面包絡圓柱蝸桿減速器； (2)KWS型—蝸桿在蝸輪之側的錐面包絡圓柱蝸桿減速器； (3)KWO型—蝸桿在蝸輪之上的錐面包絡圓柱蝸桿減速器。 其中 K—蝸桿為ZK1型，W—蝸桿減速器，U—蝸桿在蝸輪之下，S—蝸桿在蝸輪之側，O—蝸桿在蝸輪之上。
2.標記 (二)型式及主要尺寸 1.KWU型減速器 KWU型減速器的裝配型式與主要尺寸見圖4.1、圖4.2和表4.1、表4.2 2.KWS型減速器 KWS型減速器的裝配型式與主要尺寸見圖4.3、圖4.4和表4.3、表4.4 3.KWO型減速器 KWO型減速器的裝配型式與主要尺寸見圖4.5、圖4.6和表4.5、表4.6 (三)基本參數 1.中心距 KW型蝸桿減速器中心距及代號見表4.7 2.公稱傳動比 KW型蝸桿減速器的公稱傳動比及代號見表4.8。實際傳動比與公稱傳動比的相對誤差應不大于6.6%，蝸桿傳動副實際傳動比見表4.9 3.蝸桿副
